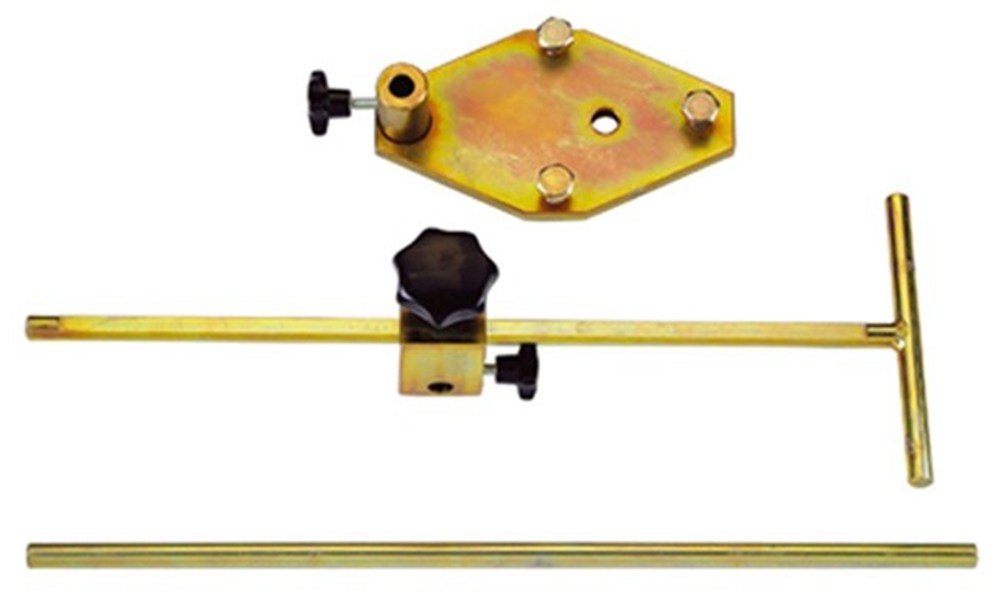

Fischer boorhulp, driedelig

De driedelige fischer Boorhulp is een hulpmiddel voor het maken van nauwkeurige boorgaten voor wapeningsstaven.

Voordelen:
De boorhulp vergemakkelijk als geleidevoorziening het boren van het boorgat, in het bijzonder wanneer dichtbij de rand van het component of exact parallel aan de aanwezige wapening moeten worden geboord.
Bij het gebruik kan de minimale betondekking worden verminderd.

Toepassing:
Achteraf aangebrachte wapeningsstaven

Functie:
De boorhulp met pluggen bevestigen
De grondplaat zodanig instellen dat de referentiestaaf parallel aan het betonoppervlak staat
De zwenkbare geleidestaaf moet dan zo worden uitgelijnd dat deze in de onmiddellijke nabijheid van de boorgatmarkering staat en daarmee als optische geleidehulp voor het parallel boren kan dienen.
